Płaskie uchwyty magnetyczne z gwintem wewnętrznym – koncepcje i kreatywne zastosowania

W świecie technologii mocowań, neodymowe uchwyty magnetyczne w obudowie zajmują szczególną pozycję. Łączą w sobie ogromną siłę przyciągania z mechaniczną wszechstronnością, a ich płaska konstrukcja otwiera drzwi do zastosowań, które dla tradycyjnych magnesów są nieosiągalne. Kluczem do ich funkcjonalności jest gwint wewnętrzny, który pozwala na stabilne i trwałe połączenie z różnorodnymi elementami – od prostych haczyków, przez uchwyty do narzędzi, aż po skomplikowane sensory przemysłowe.

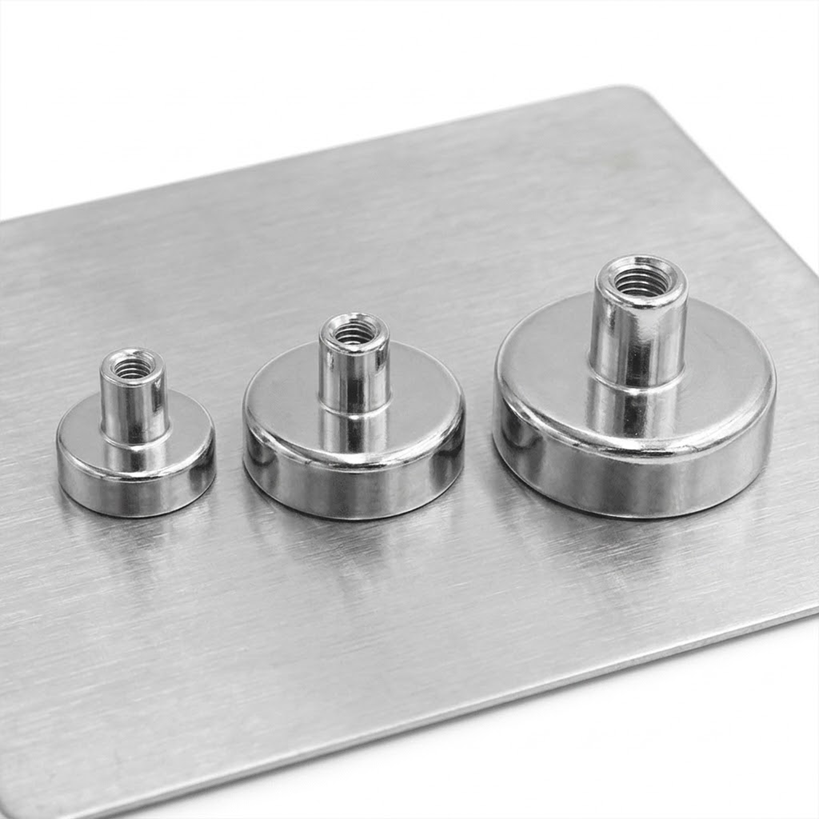

W tym artykule przyjrzymy się bliżej trzem popularnym modelom dostępnym w sklepie magnesyhunter.pl: D16x5mm M4, D20x7mm M4 oraz D25x8mm M5. Przeanalizujemy ich parametry, przedstawimy nowatorskie koncepcje wykorzystania i podpowiemy, jak dobrać odpowiedni model do konkretnych zadań. Zapraszamy do lektury!

Koncepcja płaskiego uchwytu: Dlaczego obudowa ma znaczenie?

Sam magnes neodymowy, choć niezwykle silny, jest materiałem kruchym i podatnym na korozję. Umieszczenie go w stalowej obudowie (tzw. kubku) drastycznie zmienia jego właściwości. Obudowa pełni dwie kluczowe funkcje. Po pierwsze, stanowi mechaniczną ochronę dla rdzenia magnetycznego, zapobiegając jego pękaniu przy uderzeniach o metalowe powierzchnie.

Po drugie, i ważniejsze z punktu widzenia fizyki, stalowa obudowa tworzy zamknięty obwód magnetyczny. Przekierowuje ona strumień magnetyczny z obu biegunów magnesu na jedną, roboczą powierzchnię. Dzięki temu siła przyciągania w miejscu styku z metalem jest wielokrotnie wyższa niż w przypadku samego magnesu o tych samych wymiarach. Gwint wewnętrzny, umieszczony centralnie w obudowie, pozwala na łatwe wkręcenie śruby, trzpienia lub innego elementu mocującego.

Przegląd modeli: Od precyzji do surowej siły

Siła uchwytu magnetycznego jest bezpośrednio skorelowana z jego średnicą. Wybierając odpowiedni model, musimy precyzyjnie określić wagę mocowanego przedmiotu oraz warunki, w jakich będzie pracował uchwyt. Oto charakterystyka trzech analizowanych modeli:

1. Najmniejszy format: Uchwyt D16x5mm M4

Ten model to kwintesencja kompaktowości. Przy średnicy zaledwie 16mm i grubości 5mm, oferuje siłę, która zaskakuje. Gwint M4 pozwala na stosowanie standardowych śrub maszynowych. Płaski magnes w obudowie D16 z gwintem M4 idealnie sprawdza się tam, gdzie przestrzeń jest mocno ograniczona, a wymagana siła mocowania jest umiarkowana (rzędu kilku kilogramów w warunkach idealnych). Jest to doskonały wybór do precyzyjnych zastosowań w elektronice, modelarstwie czy dyskretnym montażu dekoracji.

2. Złoty środek: Uchwyt D20x7mm M4

Model D20 stanowi optymalny balans pomiędzy siłą a rozmiarem. Przy średnicy 20mm i nieco większej grubości, jego siła przyciągania jest zauważalnie wyższa niż w modelu D16. Zachowanie gwintu M4 ułatwia integrację w istniejących systemach. Uchwyt magnetyczny płaski D20 z gwintem wewnętrznym M4 to najbardziej uniwersalny wybór. Znajduje zastosowanie w warsztatach, biurach, a także w przemyśle do mocowania lżejszych osłon maszyn czy tabliczek znamionowych.

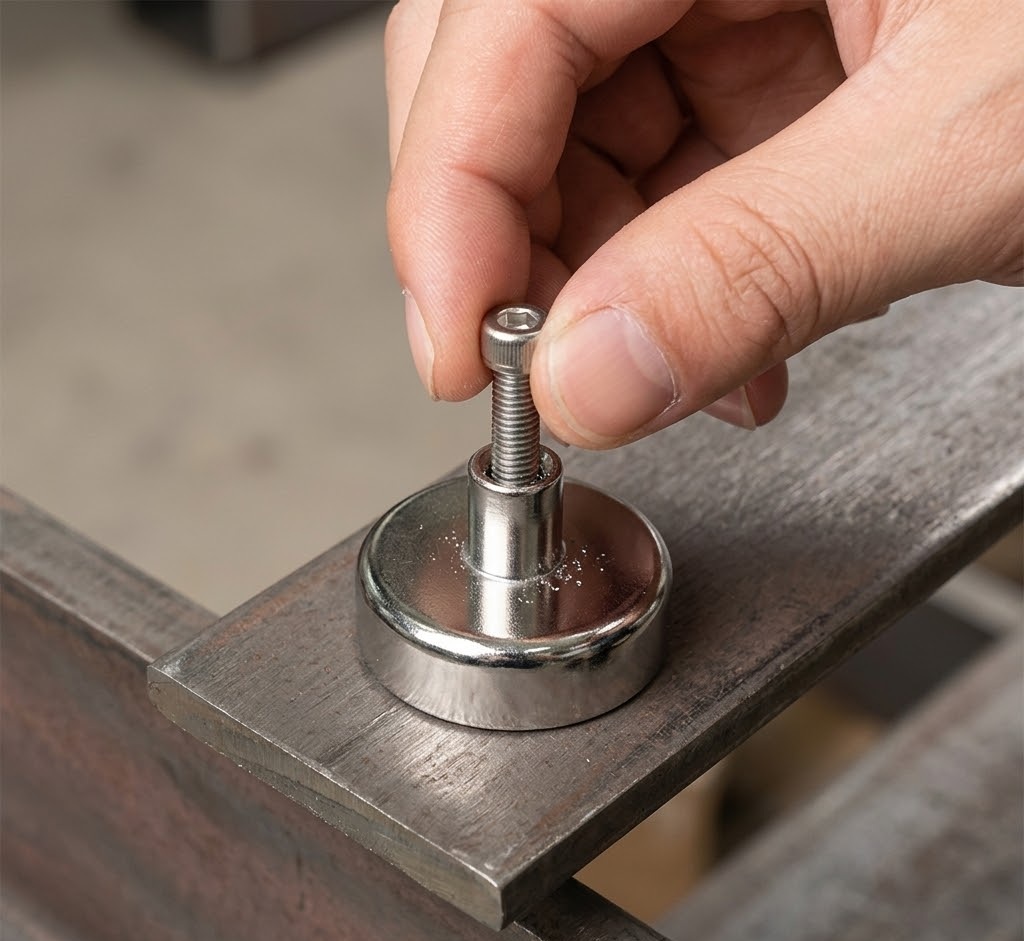

3. Maksymalny udźwig: Uchwyt D25x8mm M5

Gdy wymagana jest surowa siła w płaskiej formie, model D25 jest bezkonkurencyjny. Średnica 25mm i gwint M5 (pozwalający na stosowanie mocniejszych śrub) czynią go idealnym do najtrudniejszych zadań. Silny magnes w obudowie D25 z gwintem M5 jest używany w profesjonalnych systemach wystawienniczych, w przemyśle motoryzacyjnym do mocowania ciężkiego oprzyrządowania, a także w instalacjach OZE do montażu paneli sterujących na metalowych konstrukcjach.

Innowacyjne zastosowania w domu, warsztacie i przemyśle

Płaskie uchwyty magnetyczne z gwintem wewnętrznym to produkty, które pobudzają kreatywność. Ich zastosowanie wykracza daleko poza proste przypinanie notatek. Oto kilka koncepcji, jak można je wykorzystać w różnych dziedzinach:

Organizacja warsztatu i garażu

To naturalne środowisko dla tych uchwytów. Wkręcając w gwint wewnętrzny haczyki lub śruby z oczkiem, tworzymy mobilne punkty zawieszenia dla narzędzi. Model D16 świetnie sprawdzi się do podwieszania lekkich kluczy czy śrubokrętów, podczas gdy potężny D25 bez trudu utrzyma ciężkie młotki, szlifierki kątowe czy wiązki kabli.

Uchwyty te można również wykorzystać do stworzenia magnetycznej listwy na narzędzia – wystarczy wkręcić je w drewnianą deseczkę, którą następnie mocujemy do metalowej ściany warsztatu. Dzięki płaskiej konstrukcji, listwa będzie wyglądać estetycznie i nowocześnie.

Nowoczesne wnętrza i wystawiennictwo

Architekci i projektanci wnętrz cenią płaskie uchwyty za ich dyskrecję. Modele D16 i D20 idealnie nadają się do ukrytego montażu paneli dekoracyjnych, obrazów, czy lekkich półek na metalowych stelażach. Wkręcając uchwyt w tył przedmiotu, uzyskujemy czyste, minimalistyczne połączenie bez widocznych śrub.

W branży wystawienniczej uchwyty te są nieodzowne do budowy stoisk targowych. Pozwalają na szybki montaż i demontaż grafik, banerów i oświetlenia na metalowych konstrukcjach, nie niszcząc ich powierzchni.

Automatyka i przemysł 4.0

W profesjonalnych zastosowaniach przemysłowych, płaskie uchwyty magnetyczne pełnią rolę niezawodnych punktów mocowania. Uchwyt D25 M5 jest często wykorzystywany do montażu sensorów, kamer inspekcyjnych i oświetlenia maszynowego na metalowych korpusach urządzeń. Gwint wewnętrzny pozwala na precyzyjne pozycjonowanie oprzyrządowania.

W robotyce uchwyty te mogą służyć jako elementy chwytaków magnetycznych do przenoszenia ferromagnetycznych detali. Ich płaska powierzchnia i duża siła gwarantują stabilny chwyt.

Kluczowe zasady doboru uchwytu magnetycznego

Aby w pełni wykorzystać potencjał płaskich uchwytów, musimy pamiętać o kilku fundamentalnych zasadach fizyki. Podawana siła udźwigu jest wartością maksymalną, osiąganą w warunkach idealnych: przy prostopadłym odrywaniu od czystej, gładkiej, grubej płyty stalowej w temperaturze pokojowej. W rzeczywistości musimy wziąć pod uwagę szereg czynników:

• Grubość materiału: Im cieńsza blacha, do której przyczepiamy magnes, tym mniejsza będzie siła uchwytu.
• Chropowatość powierzchni: Wszelkie nierówności, rdza, czy warstwy farby tworzą szczelinę powietrzną, która drastycznie osłabia pole magnetyczne.
• Kierunek siły: Siła potrzebna do przesunięcia magnesu wzdłuż powierzchni (siła ścinająca) jest zazwyczaj 4-5 razy mniejsza niż siła potrzebna do jego oderwania prostopadłego. Do mocowania przedmiotów w pionie, należy wybierać uchwyty o znacznie większym zapasie siły lub stosować dodatkowe zabezpieczenia mechaniczne.
